摆管淋雨试验装置

             摆管淋雨试验装置

一、适应行业：

摆管淋雨试验装置/淋雨检测设备用途：摆管淋雨试验装置/淋雨检测设备主要用于考核电工电子产品外壳、密封件在水试验后,或者在试验期间是否能保证该设备及元器件良好的工作性能及技术状态,同时检测产品在运输过程或使用中可能受到侵水的影响,为产品技术标准提供可靠依据。

二、 设备型号：

摆管淋雨试验装置/淋雨检测设备型号（单位:mm）：

型号 BABL-04  摆管半径：400

型号 BABL-06  摆管半径：600

型号 BABL-08  摆管半径：800

型号 BABL-10  摆管半径：1000

型号 BABL-12  摆管半径：1200

三、 技术参数：

 1、摆管喷水孔直径：ø0.4mm

 2、摆管摆角幅度：±45°、60°、135°、150°

 3、摆管喷水角度：±60°、±180°

 4、摆管半径：R400、R600、R800、R1000、R1200（订货时说明）

 5、摆管速度：无级调速

 6、淋雨水压：80～100KPa（可调节）

 7、水流量：10±5%/min（可调节）

 8、试验台尺寸：ø600mm

 9、试验台转速：1r/min

10、喷淋用水：洁净的软质自来水

11、电源电压：AC380V/50HZ

四、 工作原理：

 1、摆管摆动：通过步进电机、PLC（进口件）驱动减速器、通过可编程逻辑控制器设定自动完成;

 2、工作台旋转：电机带动涡轮减速旋转,从而达到工作台旋转速度;

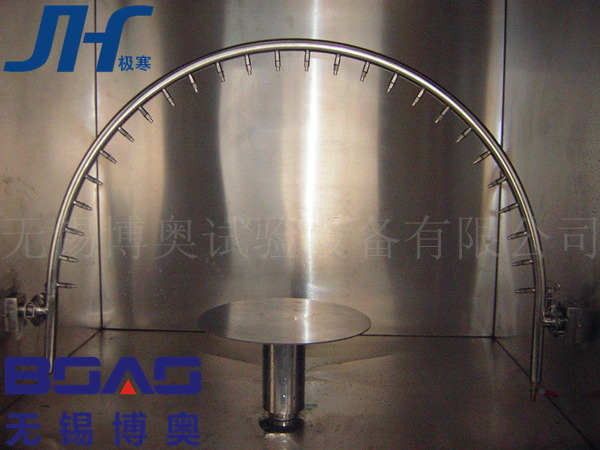

 3、喷嘴：根据试件的大小,决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴,喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足;

 4、水道：敞开式摆管淋雨须考虑排水,在土建时就应考虑,以能迅速排放,不积水为佳。另需配备相当容量的贮水池以供应试验所需;

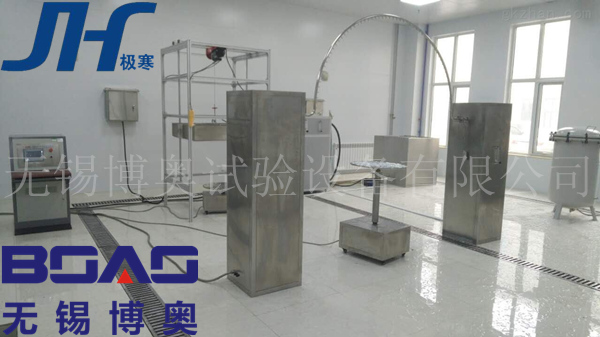

五、装置结构：

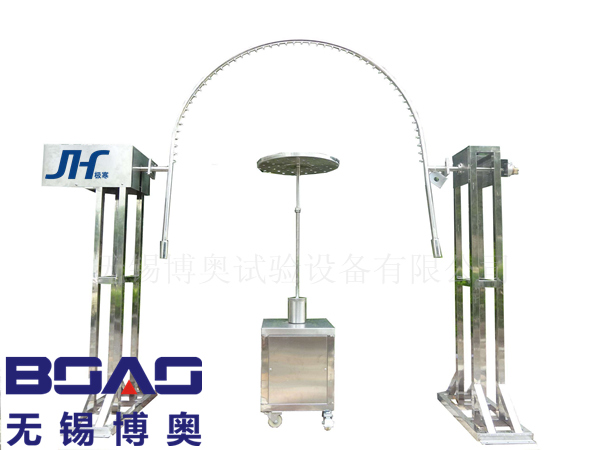

 淋雨试验设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成,其中支架、回转台防护罩、控制台采用SUS304不锈钢发纹板制作;

六、使用环境：

 1、环境温度：5℃～28℃（24小时内平均温度≤28℃）

 2、环境湿度：≤85%

 3、机器放置前后左右各80公分不可放置东西

 七、 符合标准：

本产品符合GB4208-2008、GB2423.38、GB/T4942.2-93、GB7000、GB4706、GB/T10485等国家标准;
